Detaljer:

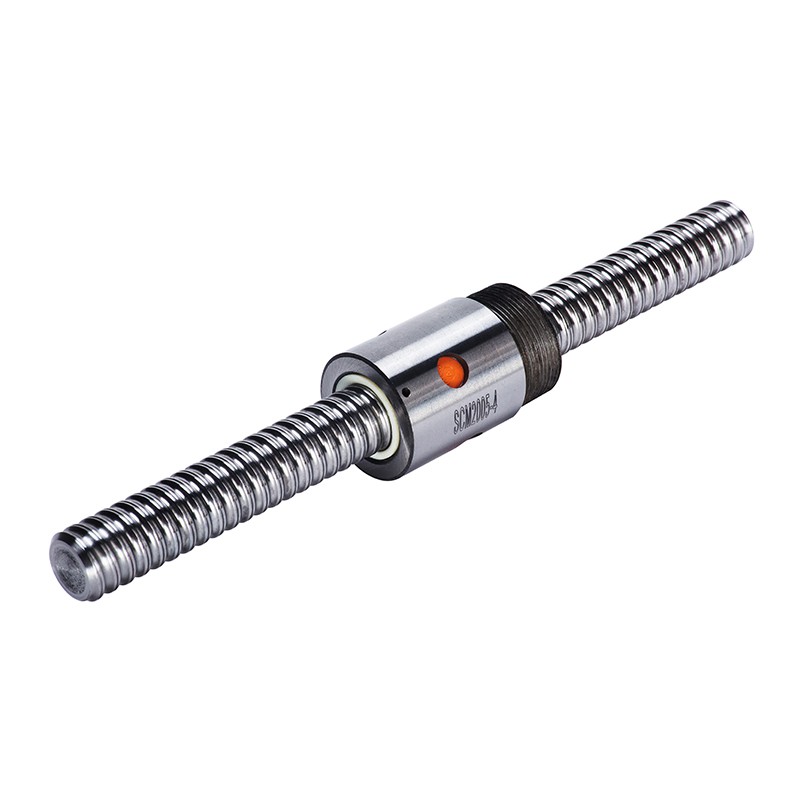

DLY SCM-muttrar är icke-standardkulskruvmuttrar avsedda för linjära precisionstransmissionssystem. De arbetar med matchande kulskruvaxlar för att omvandla roterande rörelse till exakt linjär rörelse, vilket gör dem lämpliga för utrustning som kräver kompakt installation, stabil styvhet och tillförlitligt laststöd.
Till skillnad från vanliga kulskruvmuttrar som SFU, SFA eller SFE-serien, använder SCM-muttrar en mer kompakt cylindrisk kroppsstruktur utan en stor monteringsfläns. Detta gör SCM-serien lämplig för maskinkonstruktioner där muttern måste passa in i ett hus, hylsa, glidare eller anpassat monteringsblock.
SCM-muttrar väljs ofta för hög-precision, hög-styvhet och hög-belastning där standardkatalogmuttrar inte helt kan matcha det tillgängliga installationsutrymmet eller speciella monteringskrav. Vanliga modellalternativ inkluderar SCM1605, SCM2005, SCM2505, SCM2510, SCM3205, SCM3210, SCM4005, SCM4010, SCM5005 och SCM5010.
För nya maskinkonstruktioner eller ersättningsprojekt bör skruvdiameter, ledning, kuldiameter, mutter ytterdiameter, mutterlängd, oljehålsposition, torkarkrav, belastningsklass och styvhet matcha maskinens struktur. DLY kan leverera SCM-muttrar tillsammans med matchande kulskruvaxlar, ändbearbetning och stödenheter enligt ritningar, prover eller applikationsdata.
Produktparametrar
DLY SCM kompakta kulskruvmuttrar finns i olika axeldiametrar, ledningar, kuldiametrar, mutterkroppsdiametrar, mutterlängder, belastningsklasser och styvhetsnivåer. SCM-serien är lämplig för kompakta kulskruvar, skräddarsydda monteringsstrukturer och utbytesapplikationer där en icke-standard mutterform krävs.

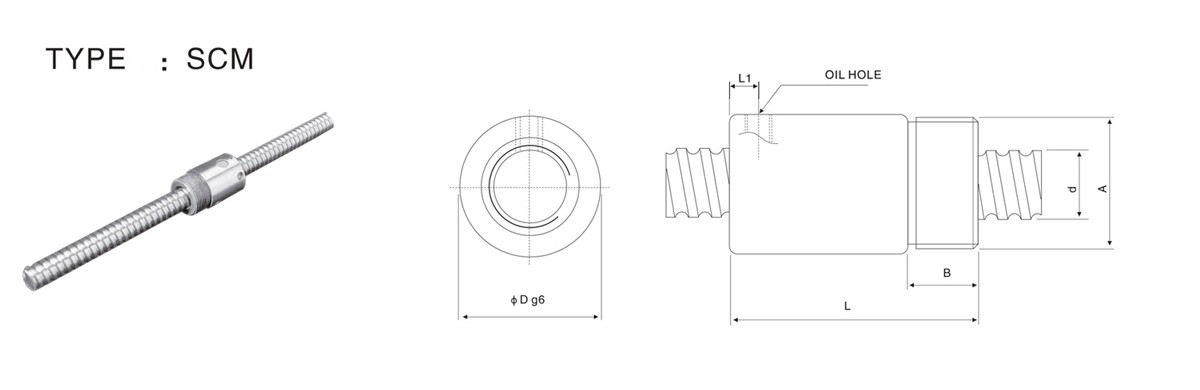

Måttritningen visar huvudstrukturen för SCM-muttern, inklusive skruvdiameter, mutterkroppsdiameter, total längd, skulderlängd och oljehålets position. Modelltabellen ger nyckeldata för att välja en lämplig SCM-mutter enligt installationsutrymme, axiell belastning och erforderlig transmissionsstyvhet.
Specifikationer för SCM-serien med kulskruvmutter
Enhet: mm
| Modell | Axeldiameter d | Leda | Kulans diameter Da | Mutterdiameter D | B | L | Q | L1 | n | Ca kgf | Coa kgf | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCM1604-3 | 16 | 4 | 2.381 | 29 | 8 | 32 | - | - | 3 | 435 | 920 | 16 |
| SCM1605-3 | 16 | 5 | 3.175 | 28/32 | 16 | 50 | M6 | 6.5 | 4 | 765 | 1240 | 17 |
| SCM1605-4 | 16 | 5 | 3.175 | 28/32 | 16 | 56 | M6 | 6.5 | 4 | 980 | 1650 | 23 |
| SCM2005-3 | 20 | 5 | 3.175 | 36/38 | 16.5 | 59.5 | M6 | 7 | 3 | 860 | 1710 | 22 |
| SCM2005-4 | 20 | 5 | 3.175 | 36/38 | 16.5 | 59.5 | M6 | 7 | 4 | 1100 | 2280 | 28 |
| SCM2505-3 | 25 | 5 | 3.175 | 40/42 | 17 | 50 | M6 | 7 | 3 | 980 | 2300 | 32 |
| SCM2505-4 | 25 | 5 | 3.175 | 40/42 | 17 | 60 | M6 | 7 | 4 | 1250 | 3070 | 33 |
| SCM2510-3 | 25 | 10 | 4.762 | 40/42 | 17 | 80 | M6 | 10 | 3 | 1620 | 3205 | 26 |
| SCM2510-4 | 25 | 10 | 4.762 | 40/42 | 17 | 90 | M6 | 10 | 4 | 2070 | 4270 | 35 |
| SCM3205-4 | 32 | 5 | 3.175 | 50/52 | 19 | 60 | M6 | 7 | 4 | 1400 | 4080 | 41 |
| SCM3210-4 | 32 | 10 | 6.35 | 50/52 | 19 | 99/93 | M6 | 12 | 4 | 3340 | 7080 | 45 |
| SCM4005-4 | 40 | 5 | 3.175 | 63/58 | 19 | 55/59 | M8 | 6 | 4 | 1575 | 5290 | 49 |
| SCM4010-4 | 40 | 10 | 6.35 | 63/65 | 27 | 93/102 | M8 | 12 | 4 | 3850 | 9470 | 53 |
| SCM5005-4 | 50 | 5 | 3.175 | 65/75 | 19 | 55/65 | M8 | 6 | 4 | 1730 | 6763 | 60 |
| SCM5010-4 | 50 | 10 | 6.35 | 75/78 | 29 | 93/104 | M8 | 12 | 4 | 4390 | 12400 | 65 |
Ca hänvisar till den grundläggande dynamiska belastningen, Coa hänvisar till den grundläggande statiska belastningen och K hänvisar till styvhet. Standard SCM-muttrar levereras med torkar-/skraparskydd; versioner utan torkare kan specificeras enligt applikationskraven.
Produktegenskaper

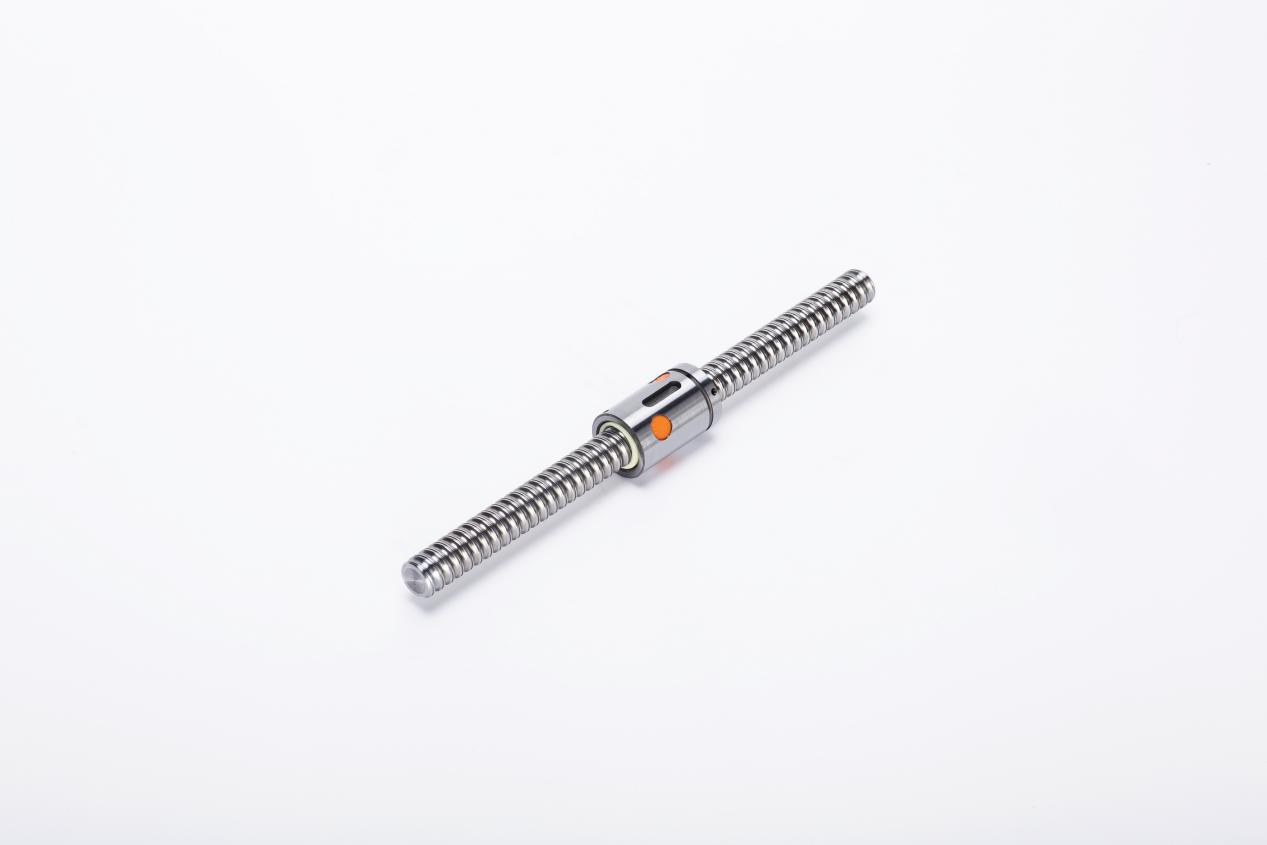

Kompakt icke-standard mutterstruktur
SCM-muttrar är utformade med en kompakt cylindrisk kropp istället för en stor yttre fläns. Denna struktur är lämplig för kulskruvar installerade i begränsat mekaniskt utrymme, inklusive hylsor, höljen, skjutreglage och anpassade muttersäten. För utrustningskonstruktörer är SCM-muttrar ett praktiskt alternativ när en standardflänsmutter är för stor eller svår att installera.
Hög styvhet för stabil linjär transmission
SCM-serien är lämplig för rörelsesystem som kräver stabil axiell transmission och kontrollerad styvhet. Modeller med olika cirkulationsspecifikationer, såsom SCM1605-3 och SCM1605-4, ger olika belastningsvärden och styvhetsvärden, vilket gör att muttern kan matchas med förväntad belastning, hastighet och arbetscykel.
Precisionsrörelse med lågt spel
SCM kulskruvmuttrar använder rullande kontakt mellan skruvaxeln, stålkulorna och mutterkroppen för att minska friktionen och stödja mjuk linjär rörelse. Med korrekt förspänning, smörjning och inriktning kan muttern hjälpa till att upprätthålla repeterbar positioneringsprestanda i precisionsmatningsaxlar och anpassade linjära rörelsesystem.
Hållbar värme-behandlad nötkropp
DLY kulskruvmuttrar är tillverkade med lämpliga legerat stålmaterial och värmebehandlingsprocesser enligt modell och applikationskrav. En härdad löpbana, stabil dimensionskontroll och jämn kulcirkulation hjälper till att förbättra slitstyrkan, livslängden och driftsäkerheten.

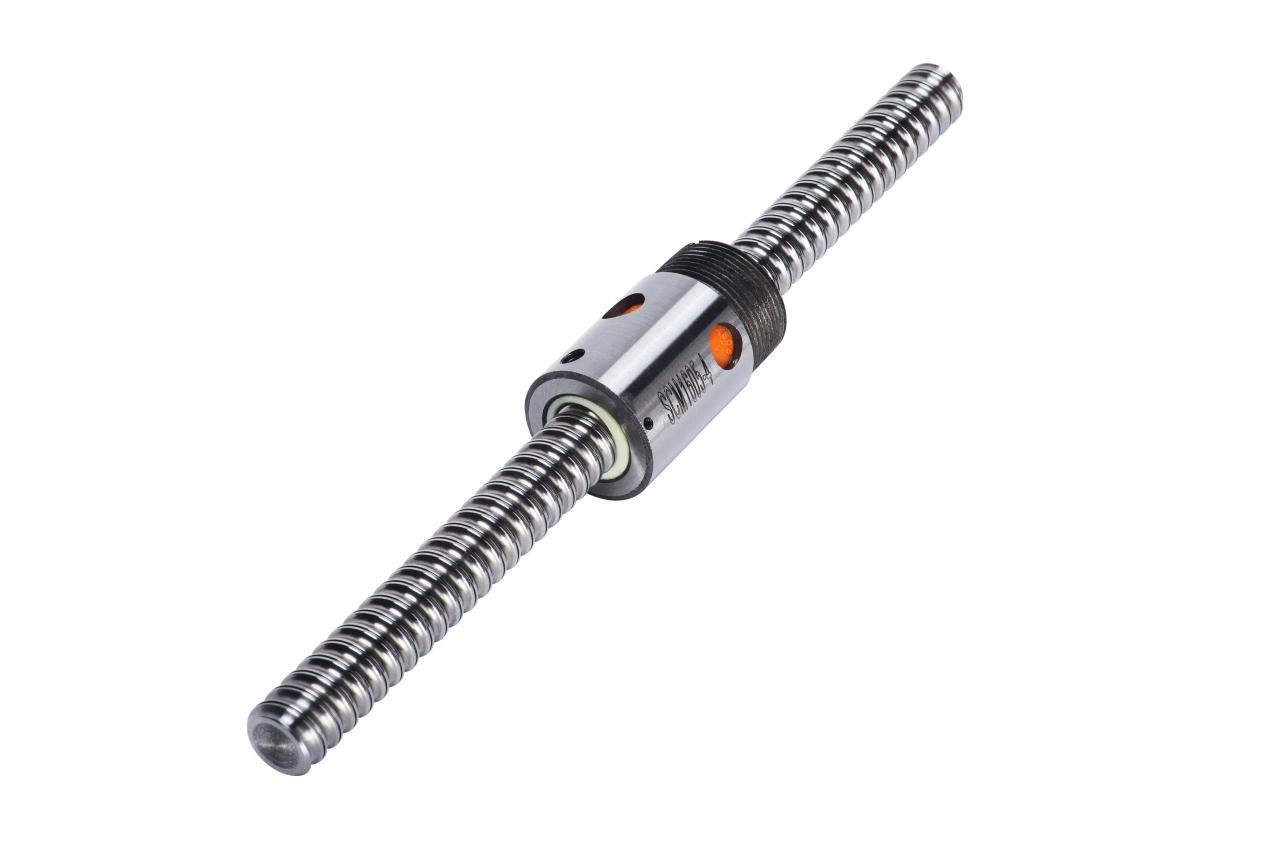

Oljehål och torkarskydd
SCM-muttrar har ett oljehålsläge för smörjning, vilket hjälper kulskruven att bibehålla en jämnare drift under upprepade rörelser. Torkar- eller skraparskydd hjälper till att minska inträngningen av damm och partiklar, särskilt i CNC-maskiner, automationsutrustning och produktionsmiljöer med fint skräp.
Lämplig för anpassade kulskruvar
SCM-muttrar används ofta när kulskruven kräver ett anpassat muttersäte, speciellt installationsgränssnitt eller icke-standard utbytesdimension. DLY kan matcha SCM-muttern med motsvarande kulskruvsaxel, ändbearbetning och stödenheter enligt maskinritningen eller provet.
Applikationsscenarier
Kompakta CNC-matningssystem
SCM-muttrar kan användas i CNC-matningsyxor, gravyrmaskiner, bearbetningscentra och precisionsjusteringssystem där muttern måste installeras inuti en kompakt struktur. Den cylindriska mutterkroppen är lämplig för anpassade muttersäten och utrymmes-begränsade matningsenheter.
Automation och linjära rörelsemoduler
I automatiserad produktionsutrustning kan SCM-kulskruvmuttrar användas för positionering av slider, överföringsenheter, lyftmoduler, ställdonstrukturer och upprepade linjära rörelsemekanismer. Den slutliga modellen bör väljas efter axiell belastning, slaglängd, hastighet och tillgängligt installationsutrymme.
Skräddarsydda maskinstrukturer
SCM-muttrar är lämpliga för projekt där en standardflänsmutter inte kan passa maskinens layout. De kan integreras i hus, hylsor, block eller speciella fästen, vilket gör dem användbara för utrustningsuppgraderingar, anpassad maskindesign och kompakta transmissionsmekanismer.
Precisionsinspektions- och mätutrustning
Mätanordningar, inspektionsplattformar och finjusteringsmekanismer kräver ofta mjuka rörelser och stabil repeterbarhet. SCM-muttrar kan appliceras i dessa system när kompakt installation och kontrollerat spel krävs.
Ersättnings- och underhållsprojekt
SCM-muttrar är lämpliga för att ersätta slitna eller skadade icke-standardkulskruvmuttrar när originalmaskinen använder en kompakt cylindrisk mutterstruktur. För utbyte kan DLY bekräfta modellen enligt skruvdiameter, ledning, mutterdiameter, total längd, oljehålsposition och provdimensioner.
FAQ
F: Vad är en SCM-kulskruvmutter?
S: En SCM-kulskruvmutter är en kompakt, icke{0}}standardmutter som används med en matchande kulskruvaxel. Den omvandlar roterande rörelse till linjär rörelse och är lämplig för precisionstransmissionssystem där en standardflänsmutter inte är lämplig för installationsutrymmet.
F: Vad är den största skillnaden mellan SCM-nötter och SFU-nötter?
S: SFU-muttrar är kulskruvmuttrar av standard-typ med en stor monteringsfläns. SCM-muttrar använder en kompakt cylindrisk kropp och är mer lämpade för skräddarsydda hus, hylsor, slider och installationsstrukturer där flänsutrymmet är begränsat.
F: Hur väljer jag mellan SCM1605-3 och SCM1605-4?
S: Båda modellerna används med en 16 mm diameter, 5 mm blykula, men deras belastningsgrad, styvhet och mutterlängd är olika. SCM1605-4 ger högre dynamiska och statiska lastvärden än SCM1605-3, medan det slutliga valet bör matcha maskinens last, utrymme och erforderliga styvhet.
F: Kan SCM-muttrar användas för hög-tillämpningar?
A: Ja. SCM-muttrar är lämpliga för kulskruvar med hög-styvhet och hög-belastning när modellen är vald enligt den erforderliga axiallasten, styvheten, hastigheten och arbetscykeln. Större modeller som SCM3210, SCM4010 och SCM5010 ger högre belastningsklasser för tyngre transmissionskrav.
F: Har SCM-muttrar torkare?
S: Standard SCM-muttrar levereras med torkar- eller skraparskydd. Om utrustningen kräver en mutter utan torkare kan detta specificeras vid modellbekräftelse enligt applikation och installationsutrymme.
F: Vilken information behövs för val av SCM-mutter?
S: Användbar information inkluderar skruvdiameter, ledning, mutter ytterdiameter, mutterlängd, ansatsstorlek, oljehålsposition, axiell belastning, hastighet, noggrannhetskrav, installationsutrymme och aktuell maskinritning eller provfoton.
F: Kan DLY leverera SCM-muttrar med matchande kulskruvaxlar?
A: Ja. DLY kan leverera SCM-muttrar tillsammans med matchande kulskruvaxlar, ändbearbetning, stödenheter och relaterade linjärrörelsekomponenter enligt ritningar, prover eller applikationskrav.
Behöver du hjälp med att välja en SCM-kulskruvmutter?
Skicka DLY din skruvdiameter, ledning, mutterdimensioner, installationsutrymme, axiallast eller befintlig ritning. Vårt team kan hjälpa dig att bekräfta lämplig SCM-muttermodell och matchande kulskruv för din utrustning.
