I precisionsrörelsesystem ärkulskruvspelar en avgörande roll för att omvandla roterande rörelse till linjär rörelse. Det används ofta i CNC-maskiner, automationsutrustning och mätinstrument. Men under drift uppstår ofta ett vanligt problem som kallas backlash -, en liten men kritisk faktor som direkt påverkar positioneringsnoggrannheten och repeterbarheten. Att förstå och eliminera glapp är viktigt för att säkerställa stabil och exakt linjär rörelse.
Vad är Ball Screw Backlash?
Glapp hänvisar till den förlorade rörelsen som uppstår när en kulskruvs rotationsriktning vänder, och kulmuttern inte omedelbart följer skruvens rörelse.
Detta fenomen beror på spelet mellan kulorna och kontaktspåren på skruv och mutter. Även om detta gap vanligtvis är mycket litet, vid hög-precision eller frekventa reverseringsapplikationer, kan det leda till märkbar positioneringsavvikelse, vibrationer eller brus.
Huvudorsakerna till bakslag i kulskruvar
Tillverkningstoleranser
Under tillverkningen kan små dimensionella avvikelser mellan kuldiametern och spårets krökning resultera i spel mellan komponenterna.
Bär över tiden
Kontinuerlig drift orsakar slitage mellan kulorna och löpbanorna, vilket gradvis ökar det axiella gapet.
Felaktig designförhållande
När förhållandet mellan bly-till-diameter är för stort blir rullningsrörelsen instabil, vilket gör det svårt att eliminera spel.
Termisk expansion eller deformation
Temperaturvariationer kan påverka materialdimensioner och kontakttillstånd, särskilt i miljöer med hög-hastighet eller hög-temperatur.
Effekten av backlash
- Minskad positioneringsnoggrannhet och repeterbarhet– Förlorad rörelse under reversering minskar direkt rörelseprecisionen.
- Vibration och buller– Lös kontakt mellan kulor och spår orsakar stötar och resonans.
- Accelererat slitage– Ojämn lastfördelning leder till lokalt slitage, vilket ytterligare förvärrar glappet.
- Nedre Servo Responsiveness– Backlash påverkar responsen och stabiliteten hos servo-drivna system negativt.
Hur man eliminerar bakslag i kulskruvar
För att eliminera glapp i kulskruvar kan ingenjörer använda flera effektiva metoder beroende på precisionskrav och applikationsförhållanden.
Välja kulstorlekar för att minimera backlash
I tillverkningsstadiet kan fabriker justera kuldiametrar för att minska eller eliminera spel.
Till exempel, i modeller med liten-bly och stor-diameter (som 5×25 mm), kan exakt matchande bollstorlek uppnå nära-noll glapp eller till och med förspänning.
Den här metoden är kostnadseffektiv-och fungerar bra för små-blyskruvar, men för större ledningar tenderar rullrörelsen att bli grov och instabil, vilket gör den här metoden mindre lämplig.
Använda en förladdad kulmutter
När allt spelrum inuti muttern elimineras genom att applicera axiell förspänning, är kulskruven känd som en förspänd kulskruv.
Förspänningen säkerställer att kulorna kommer i kontakt med båda sidorna av löpbanan samtidigt, vilket helt tar bort glapp och förbättrar styvheten.
Vanliga förladdningsmetoder inkluderar:
- Enkel mutter med differentiell kulstorlek– Något olika kuldiametrar skapar en intern interferenspassning.

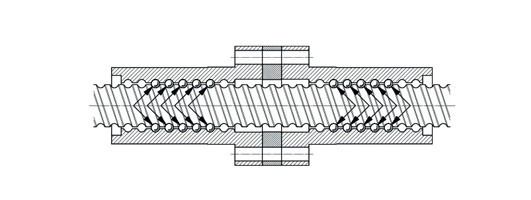

- Double Nut Preloannonssystem– Två muttrar är axiellt förskjutna med hjälp av en distans- eller fjädermekanism, som pressar varje mutter mot motsatta sidor av löpbanan.
Justerbar dubbelmutter med fjäderförspänning
En justerbar förspänd kulmutter använder två kulmuttrar förbundna med en fjäderenhet.
Fjädern trycker en mutter mot vänster sida av skruvspåret och den andra mot höger, vilket skapar en konstant axiell kraft.
En gängad justeringsring kan finjustera-förspänningsspänningen mellan muttrarna, vilket möjliggör anpassning för olika applikationer.
Denna design gör det också möjligt att köpa mutter och skruv separat samtidigt som exakt förspänning uppnås efter montering - idealiskt för underhåll och flexibel installation.
Optimering av montering och underhåll
Upprätthåll korrekt smörjning för att förhindra metall-till-metallkontakt.
Säkerställ exakt inriktning och stödstyvhet under installationen för att förhindra extra vibrationer eller förskjutning.
Byt ut slitna kulor eller muttrar omedelbart för att undvika ökande glapp över tiden.
Slutsats
Även om glappet verkar minimalt kan dess effekt på rörelsenoggrannheten och maskinens prestanda vara betydande.
För att uppnå jämn, styv och hög-precisionsöverföring är det viktigt att kontrollera glappet i varje steg - från design och produktion till installation.
Genom att kombinera precisionskulval, korrekta förspänningsstrukturer och professionell montering, kan spelet effektivt minimeras eller helt elimineras, vilket säkerställer långsiktig stabilitet och repeterbar noggrannhet i dina automationssystem.
