Linjära styrblocktyper: Kul-, rull-, fläns- och lågprofilstyrblock förklaras

Linjära styrblock är viktiga komponenter i automation, CNC-maskiner och precisionsutrustning. De spelar en avgörande roll för att uppnå jämn, exakt och stabil linjär rörelse. Beroende på strukturell design, rullande element, monteringshöjd, storlek, precisionsnivå, förspänning och funktionskrav, klassificeras linjära styrblock i olika typer. Den här artikeln ger en omfattande översikt över linjära styrblockstyper, inklusive linjärt flänsstyrblock, kullinjärt styrblock, linjärt rullstyrblock, lågprofillinjärstyrning, linjärt miniatyrstyrblock och deras tillämpningar i modern industriell utrustning.

Den strukturella utformningen av ett linjärt styrblock bestämmer dess monteringsmetod, utrymmesanpassning och lastkapacitet. Detta är den mest intuitiva klassificeringen.

Fyrkantiga linjära rälsblockhar ett symmetriskt fyrkantigt-tvärsnitt, med monteringshål på toppen eller sidorna. De erbjuder balanserad lastkapacitet i alla riktningar, hög styvhet och stabil rörelse. Som en av de vanligaste linjära styrblockstyperna används fyrkantiga block i stor utsträckning i allmän automationsutrustning, CNC-maskiner, transportörer och tryckmaskiner. Deras enkla och kompakta struktur säkerställer enkel installation och underhåll.

Fläns linjära styrblockhar en eller flera flänsar med monteringshål för sido- eller botteninstallation, vilket sparar vertikalt utrymme. Dessa linjära styrblock med fläns är idealiska för små till medelstora automationsmaskiner, inklusive elektronisk monteringsutrustning, små graveringsmaskiner och precisionsmätinstrument. Beroende på flänspositionen kan de kategoriseras i topp--fläns- och nedre-flänstyper, vilket erbjuder installationsflexibilitet för kompakta konstruktioner.

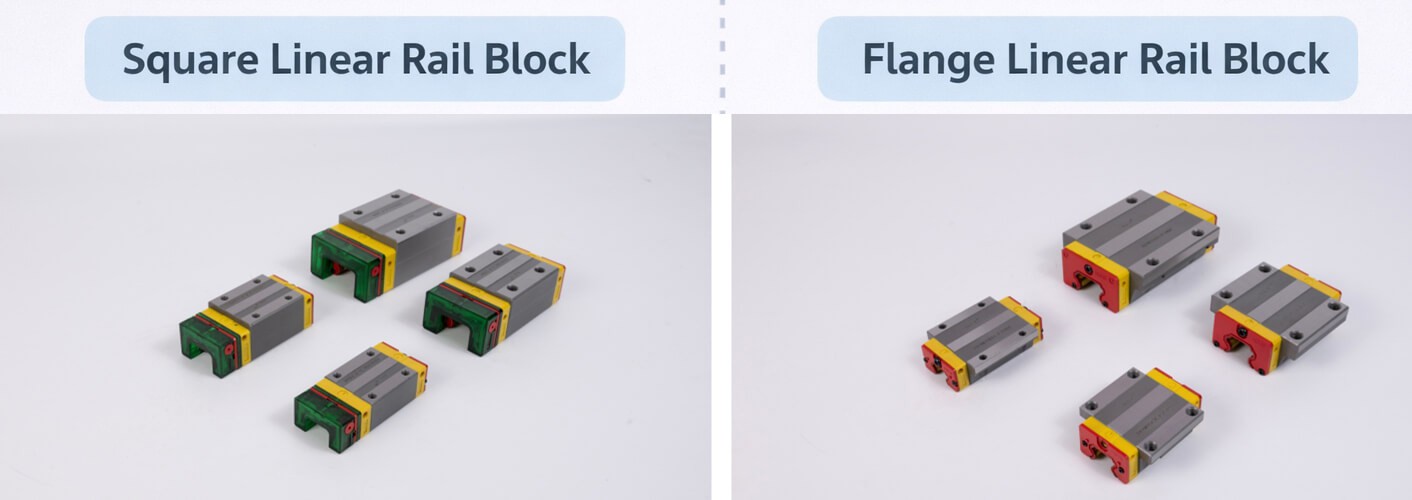

Square vs Flange Linear Guide Block Comparison

Typen av rullande element inuti det linjära styrblocket påverkar direkt friktion, precision och lastkapacitet.

Linjära styrblock för kulor använder stålkulor som rullande element och bildar punktkontakt med styrskenan. De har låg friktion (0,001–0,005), lågt startmotstånd, hög precision och hög hastighet (linjär hastighet upp till 10 m/s eller mer). Kullinjära styrblock är lämpliga för applikationer med hög-hastighet och hög-precision som CNC-maskiner, laserbehandlingsutrustning, industrirobotar, halvledarmaskiner och 3D-skrivare. De är idealiska för automationsapplikationer med medelstor och lätt last.

Linjära styrblock för rullar använder cylindriska rullar för linjekontakt, vilket ger högre belastningskapacitet, styvhet och slagtålighet. Linjära styrblock med rullar är perfekta för tunga-tillämpningar, inklusive stora CNC-maskiner, portalbearbetningscenter, hanteringsrobotar och flygutrustning. Jämfört med kullinjära styrblock har rullblock något högre friktion och lägre maxhastighet men utmärker sig i miljöer med tung-belastning och hög-påverkan.

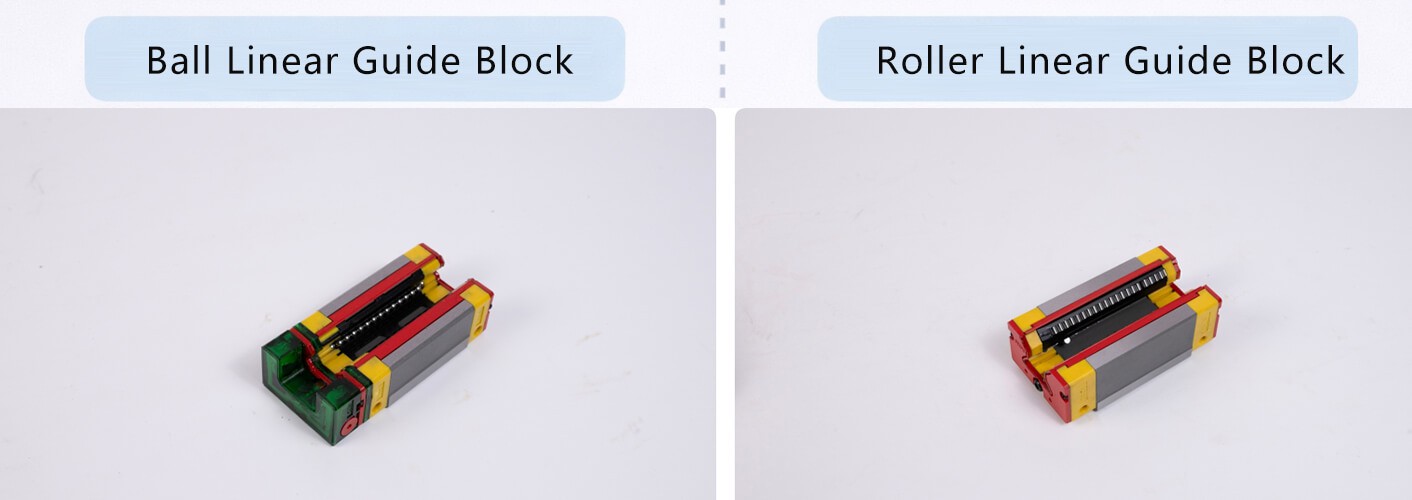

Ball-Linear-Guide-Block-vs-Roller-Linear-Guide-Block01

Monteringshöjden (avståndet från skenans botten till blockets topp) är avgörande för belastnings-optimering och utrymmesoptimering.

Linjära styrblock med hög grupp har större monteringshöjd och har fyra-rader en-bågtandkontakt. De erbjuder förbättrad lastkapacitet, styvhet och fyrvägslast- med automatisk centrering för att absorbera monteringsfel. Idealisk för maskiner med stort installationsutrymme och tunga belastningar, som slipmaskiner, fräsmaskiner, svarvar och multi-bearbetningscenter.

Linjära styrblock med låg profil har reducerad monteringshöjd, vilket gör dem kompakta samtidigt som de bibehåller hög styvhet och fyrvägslast-förmåga. De är lämpliga för hög-automation och utrustning med begränsat utrymme, som gravyrmaskiner, förpackningsmaskiner, halvledarmaskiner och små precisionsinstrument. Deras kompakta design gör att ingenjörer kan spara vertikalt utrymme utan att kompromissa med prestanda.

Linjära styrblock i miniatyr är små, lätta och mycket exakta. Med monteringshöjder typiskt mellan 8–16 mm kan de uppnå exakt linjär rörelse på mycket begränsat utrymme. Miniatyrlinjära styrblock används ofta i precisionsinstrument, medicinsk utrustning, optisk utrustning, elektroniska komponenter och små robotar. De kan kategoriseras i standard-, korta och långa miniatyrblock, ofta med lokaliseringshål för att förenkla installationen och minska bearbetningskostnaderna.

Precisionsnivåer avgör ett blocks lämplighet för hög-precisionstillämpningar:

Standard (C): Allmän automationsutrustning
Hög (H): Medel-precisionsmaskineri
Precision (P): CNC-maskiner och laserbearbetning
Super Precision (SP)ochUltra Precision (UP): Halvledarutrustning, precisionsmätinstrument och mikro-bearbetning

Att välja rätt precision säkerställer optimal prestanda och kostnadseffektivitet.

Förspänning påverkar styvhet och rörelsenoggrannhet. Typiska nivåer:

Ingen förladdning: För applikationer med krav på vibrationer och låg precision
Lätt förladdning: Lämplig för lätta belastningar och frekventa riktningsbyten
Medium förladdning: Används vanligtvis inom allmän automation med fribärande eller momentlaster
Tung förbelastning: Idealisk för tunga verktygsmaskiner eller utrustning med höga vibrationer och slag

Korrekt förspänningsval säkerställer optimal prestanda under olika belastningsförhållanden.

Funktionsförbättringar förbättrar prestandan under specifika förhållanden:

Dammtäkt-/stänksäkert-linjärt styrblock – för bearbetningscentra, slipmaskiner och dammiga miljöer
Korrosionsbeständigt-linjärt styrblock av rostfritt stål – för medicinska tillämpningar, livsmedelsbearbetning och renrumstillämpningar
Silent Linear Guide Block – optimerad design för att reducera driftsbuller för kontorsautomation, medicinsk och precisionselektronik
Själv-smörjande linjärt styrblock – minskar underhållet i långa- eller slutna system
Värme-beständigt linjärt styrblock – stabilt vid höga temperaturer upp till 150 grader för smide eller värmebehandlingsapplikationer-

Utbudet av linjära styrblockstyper är omfattande, från fyrkantigt linjärt rälsblock, linjärt flänsstyrblock, kullinjärt styrblock, rulllinjärt styrblock, lågprofillinjärstyrning, linjärt miniatyrstyrblock till olika precision, förspänningsnivåer och funktionella egenskaper. Varje typ tillgodoser specifika industriella behov, förbättrar stabilitet, precision och utrustningens livslängd.

Att förstå linjära styrblockstyper hjälper ingenjörer att välja de mest lämpliga komponenterna för sina maskiner. När automations- och precisionsmaskineri fortsätter att utvecklas kommer nya typer av linjära styrblock att dyka upp, vilket utökar designmöjligheter och industriella tillämpningar.
