Produktbeskrivning

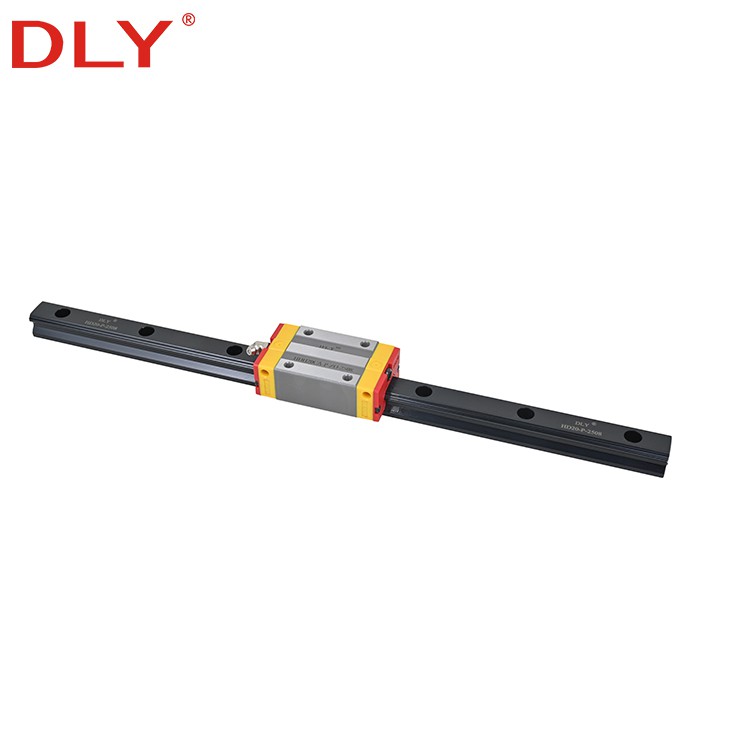

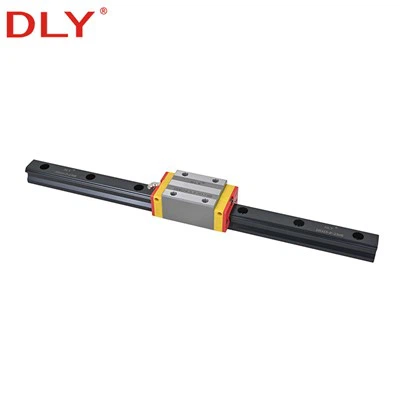

En 20 mm linjär styrskena hänvisar till ett linjärt rörelsestyrsystem med en rälsbredd på cirka 20 millimeter. Den är utformad för att ge jämna, exakta och stabila linjära rörelser genom att arbeta tillsammans med ett matchande 20--seriestyrblock (som HDH20 eller HDW20). Denna storlek används ofta i CNC-maskiner, automationsutrustning och andra industriella tillämpningar med medelstor belastning.

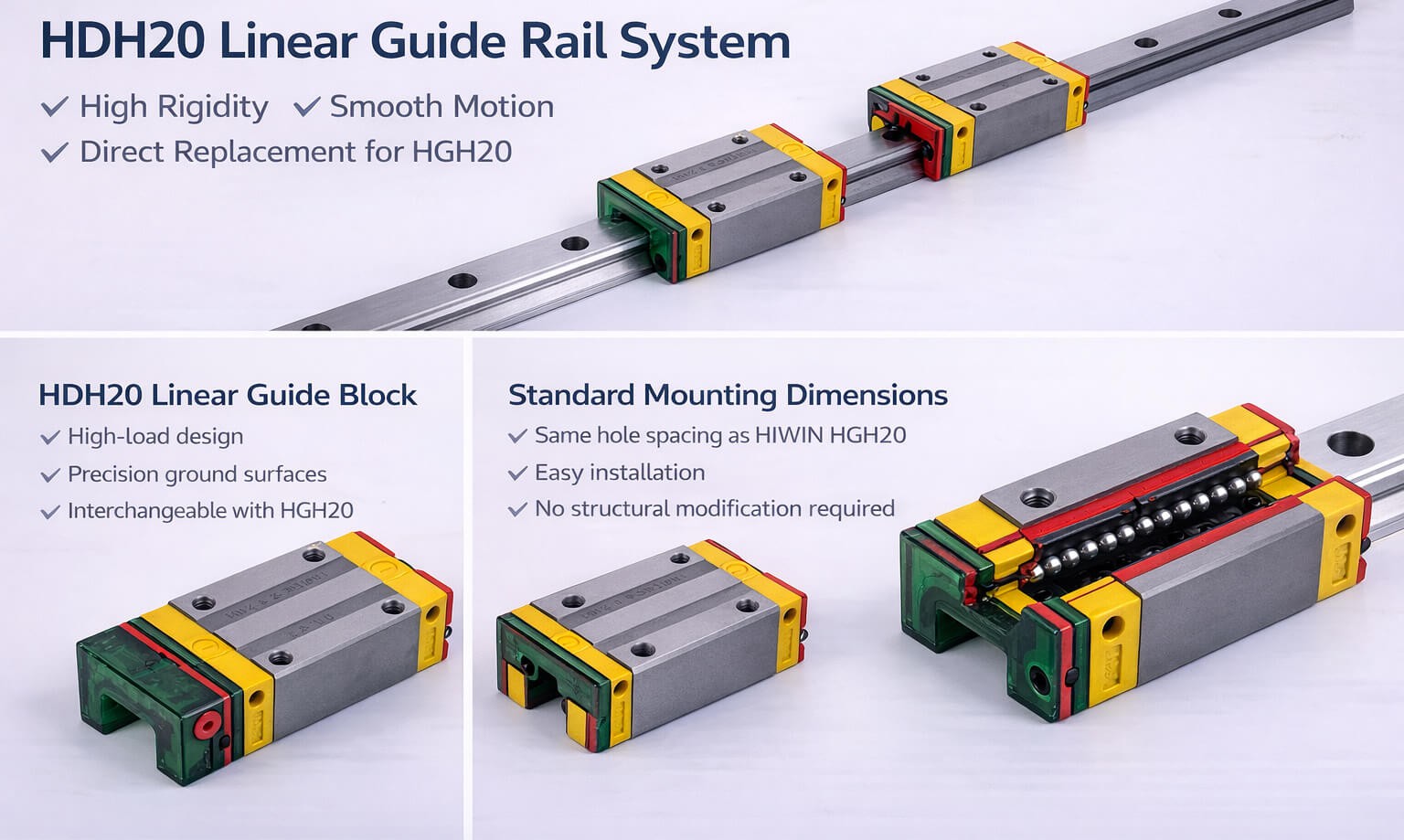

DLY:s HDH20 och HDW20 linjära styrmått är helt utbytbara med HIWIN:s HGH20 och HGW20, vilket säkerställer direkt ersättningskompatibilitet.
20 mm linjär styrskena parametertabell
| Modell nr. | HDW20CA | HDW20HA | HDW20CB | HDW20HB | HDH20CA | HDH20HA | EDW20SA | EDW20CA | EDW20SB | EDW20CB | EDH20SA | EDH20CA | RDH20CA | RDH20HA | RDW20CC | RDW20HC |
| Produktkategori | HD-serien W: Flänstyp C: Tung last S: Montering uppifrån |
HD-serien W: Flänstyp H: Supertung last S: Montering uppifrån |
HD-serien W: Flänstyp C: Tung last B: Montering från botten |
HD-serien W: Flänstyp H: Supertung last B: Montering från botten |
HD-serien H: Fyrkantig typ C: Tung last S: Montering uppifrån |
HD-serien H: Fyrkantig typ H: Supertung last S: Montering uppifrån |
ED-serien W: Flänstyp S: Medium belastning S: Montering uppifrån |
ED-serien W: Flänstyp C: Tung last S: Montering uppifrån |
ED-serien W: Flänstyp S: Medium belastning B: Montering från botten |
ED-serien W: Flänstyp C: Tung last B: Montering från botten |
ED-serien H: Fyrkantig typ S: Medium belastning S: Montering uppifrån |
ED-serien H: Fyrkantig typ C: Tung last S: Montering uppifrån |
RD-serien H: Fyrkantig typ C: Tung last S: Montering uppifrån |
RD-serien H: Fyrkantig typ H: Supertung last S: Montering uppifrån |
RD-serien W: Flänstyp C: Tung last C:Montering från toppen eller botten |
RD-serien W: Flänstyp H: Supertung last C:Montering från toppen eller botten |
| Skenbredd (mm) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Skenhöjd (mm) | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 21 | 21 | 21 | 21 |
| Maximal skenlängd (mm) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Pitch (P)(mm) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 30 | 30 | 30 | 30 |
| Avstånd till ände (Es)(mm) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Material | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C | S55C |
| Blocklängd*Bredd*Höjd(mm) | 77.5*63*25.4 | 77.5*63*25.4 | 77.5*63*25.4 | 77.5*63*25.4 | 77.5*44*25.4 | 92.2*44*25.4 | 50*59*22 | 69.1*59*22 | 50*59*22 | 69.1*59*22 | 50*42*22 | 69.1*42*22 | 86*44*29 | 106*44*29 | 86*63*25 | 106*63*25 |
| Total höjd (mm) | 30 | 30 | 30 | 30 | 30 | 30 | 28 | 28 | 28 | 28 | 28 | 28 | 34 | 34 | 30 | 30 |
| Diameter av stålkula (mm) | 3.969 | 3.969 | 3.969 | 3.969 | 3.969 | 3.969 | 3.175 | 3.175 | 3.175 | 3.175 | 3.175 | 3.175 | ||||
| Kulåtercirkulationsmaterial | PA6 | PA6 | PA6 | PA6 | PA6 | PA6 | PA6 | PA6 | PA6 | PA6 | PA6 | PA6 | PA66 | PA66 | PA66 | PA66 |
| Grundläggande dynamisk belastningsklass C(kN) | 17.35 | 21.18 | 17.35 | 21.18 | 17.35 | 21.18 | 7.23 | 10.31 | 7.23 | 10.31 | 7.23 | 10.31 | 21.3 | 26.9 | 21.3 | 26.9 |
| Grundläggande statisk belastningsklass C₀(kN) | 37.84 | 48.84 | 37.84 | 48.84 | 37.84 | 48.84 | 12.74 | 21.16 | 12.74 | 21.16 | 12.74 | 21.16 | 46.7 | 63 | 46.7 | 63 |
| Räls nettovikt (kg) | 2,21 kg/m | 2,21 kg/m | 2,21 kg/m | 2,21 kg/m | 2,21 kg/m | 2,21 kg/m | 2,08 kg/m | 2,08 kg/m | 2,08 kg/m | 2,08 kg/m | 2,08 kg/m | 2,08 kg/m | 2,76 kg/m | 2,76 kg/m | 2,76 kg/m | 2,76 kg/m |
| Block nettovikt (kg) | 0.4 | 0.52 | 0.4 | 0.52 | 0.3 | 0.39 | 0.19 | 0.32 | 0.19 | 0.32 | 0.15 | 0.24 | 0.4 | 0.53 | 0.47 | 0.63 |
| Noggrannhet | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | C,H,P,SP,UP | H,P,SP,UP | H,P,SP,UP | H,P,SP,UP | H,P,SP,UP |
Produktstruktur
- Skenkropp: Precisionsslipad och härdad för hållbarhet
- Glidblock/vagn: Kullagerdesign ger låg friktion och mjuk rörelse
- Återcirkulerande kulsystem: Hög lastkapacitet, lågt ljud och lång livslängd
- Tätningsdesign: Dammtäta-ändlock och valfria torkare för att förhindra att skräp tränger in
Nyckelfunktioner och fördelar
- Hög precision och jämn rörelse: Säkerställer exakt linjär rörelse för CNC- och automationsapplikationer
- Hållbar och slitstark-Beständig: Härdat stål med ytbehandlingar motstår slitage och korrosion
- Låg friktion och hög belastningskapacitet: Kullager-cirkulation minimerar motståndet samtidigt som det stöder medelstora belastningar
- Enkel installation: Kompatibel med standard 20 mm glidblock, anpassningsbara längder
- Fabriksförsörjning: konkurrenskraftiga priser, ett-års garanti och professionell kundsupport-
Ansökningar
- CNC-maskiner (fräsning, gravering, skärning)
- 3D-skrivare och laboratorieutrustning
- Automatiserade monteringslinjer och robotik
- Förpacknings- och livsmedelsutrustning
- Medicinska och precisionsinstrument
Underhålls- och installationsguide
- Montering: Fäst skenan med skruvar på en plan, styv yta. Säkerställ parallell inriktning för optimal prestanda.
- Smörjning: Använd fett eller olja enligt rekommendation; automatiska smörjsystem stöds.
- Underhållstips:
- Håll skenan ren och fri från damm eller skräp
- Undvik överbelastning utöver den nominella kapaciteten
- Kontrollera inriktningen med jämna mellanrum för att bibehålla precisionen
Varför välja DLY för din 20 mm linjära styrskena?
Att välja rätt leverantör är avgörande för pålitliga linjära rörelselösningar. DLY har över 20 års erfarenhet av linjära precisionsstyrningar och komponenter, och erbjuder fabriks-direkta 20 mm linjära styrskenor med jämn kvalitet och konkurrenskraftiga priser.
- Beprövad kvalitet: Alla skenor genomgår strikt kvalitetskontroll, precisionsslipning och ytbehandling för att säkerställa hållbarhet, hög lastkapacitet och smidig drift.
- Anpassningsbara lösningar: Vi tillhandahåller flexibla längder, förladdningsalternativ och kompatibla reglage för att möta dina unika projektkrav.
- Stark FoU och patent: DLY investerar mycket i teknik och har flera patent, vilket säkerställer avancerade och innovativa design med linjär rörelse.
- Pålitlig global support: Från snabb leverans till kundservice dygnet runt och teknisk vägledning, vi stödjer ditt företag varje steg på vägen.
- Betrodd av proffs: DLY används i CNC, automation, robotik och precisionsmaskiner över hela världen och är en pålitlig partner för ingenjörer och distributörer.
Med DLY 20 mm linjära styrskenor får du precision, tillförlitlighet och sinnesfrid för alla dina linjära rörelseapplikationer.
